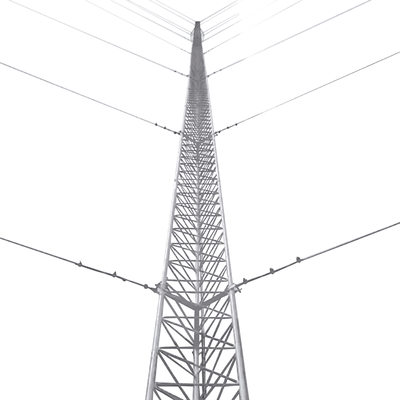

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

$ 20,079.57

Descripción

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 500 Kg.
  • Altura: 9 metros (3 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Cantidad
Modelo
Descripción
3 STZ-45G Tramo de torre de 45 cm. de ancho de cara. Cada tramo incluye tornillería para armado.
1 SCZ-45G Copete de torre de 45 cm. con opresor para pararrayo.
1 SJB-45G Brida para sujeción de Retenida.
1 SBZ-45G Base para torre de 45 cm.
1 SAB-45G Ancla para base de torre.
3 SAZ-45G Ancla de Piso para torre Arriostrada
6 CUELLO-14LS Cuello para cable de retenida.
18 NUDO-14MS Abrazadera tipo perro de 1/4'

No incluye cable de retenida. Se recomiendan 42 metros de retenida de 1/4' (SRET-635, SRET-635CAM  ó SRET -14RS ) o diámetros superiores.

Se recomiendan 3 tensores de 5/8' x 9'. (TEN- 5/8X9OGS). No incluidos.

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ09-PRO.- ¡Todo incluido! Ideal para torres de 9 m con dipolo corona, cableado y electrodos con 10 años de garantía.

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad Modelo  Descripción
     1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
     1 S610 Registro plástico.
     3 TGCR11 Conector de Ojo
     2 TGAB18 Conector para Varilla
     1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):
Cantidad Modelo  Descripción
        1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
        1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
        1 S610 Registro plástico chico.
        1 ANTIOX Aerosol para protección de terminales.
        3 TGCR11 Conector de Ojo.
        2 TGAB18 Conector para Varilla.
        6 TGAC114

Aislador para torre.


*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 14 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Sistema de Señalización/Iluminación  (No incluido):

Cantidad Modelo  Descripción
        2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810.
        2 HLU3 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.

Sistema de línea de vida (No incluido):
