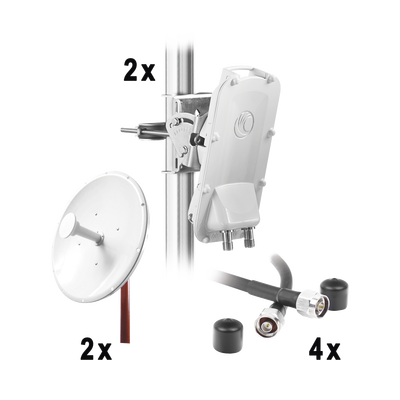

Enlace Backhaul completo de alta capacidad, incluye: 2x PTP550CE, 2x NP1-GE2 (30 dBi), 4x Jumpers

$ 43,257.47

Descripción

Enlace Backhaul completo de PTP550CE  Conectorizado con antenas NP1-GEN2

4910 - 6200
MHz
1.36
Gbps
Analizador de espectro
 dinàmico
2 x Conectores
 N-Hembra








FRECUENCIA
4.9 GHz hasta 6.2 GHz







THROUGHPUT
Hasta 1.36 Gbps







LATENCIA

2.2 - 6 mseg










AGREGACIÓN ASIMÉTRICA DE CANALES NO CONTIGUOS

Espectro de 5 GHz, cifrado AES 128







ESTÁNDARES DE LA INDUSTRIA

Este producto está aprobado por la FCC










SELECCIÓN DINÁMICA DE CANALES (DCS)

Con la selección dinámica de canales, los sistemas 550 optimizan constantemente el canal de operación para maximizar la confiabilidad y el rendimiento del enlace. En respuesta al entorno de interferencia de radio, PTP 550 buscará el espectro más claro y se moverá a él sin problemas. El cliente se beneficia del mejor rendimiento disponible con espectro limitado en los entornos más desafiantes.







BANDAS RF

Operación en banda de 4.9 a 6.2 GHz (las frecuencias

y bandas permitidas están dictadas por las regulaciones de cada país)









CHANNEL BONDING

Cada canal puede tener una frecuencia y un ancho de  canal independiente que proporciona flexibilidad en la selección de canales, selección de banda y requisitos de rendimiento de dirección. Utilizando dos canales de 80 MHz  logra 1,36 Gbps.



Solución punto a punto con ancho
de banda de hasta 1.36 Gbps en la banda de 5 GHz

Equipo PTP 550 Cambium Networks está diseñado para construir canales de comunicación troncales con un ancho de banda alto de hasta 1.4 Gbps.

El equipo está basado en el chipset 802.11 AC wave 2 e implementa la tecnología Multi User MIMO 4: 4x4 (MU-MIMO 4: 4x4).

PTP550  tiene un transmisor que opera en dos distintos canales de frecuencia 2x MIMO 2x2, anchos de canal de 20,40 y 80 MHz.

Su tecnología MU-MIMO permite la alimentación de los dos canales en una única antena y diferentes bandas de frecuencia, por ejemplo 5.3 GHz y 5.6 (80 + 80 MHz) o en un ejemplo 4910-6200 MHz (20 + 80 MHz),

sin necesidad de intervalo de guarda, y multiplexar dos flujos espaciales MIMO 2x2. Por lo tanto, el rendimiento total de PTP550 está determinado por la agregación de dos canales de frecuencia independientes MIMO2x2.



Banda de operación 4.9- 6.2
Ancho de Canal 2 x ( 20 , 40, 80 MHz)
Eficiencia Espectral 8.5 bps/Hz
Selección de Canal Automático, a través de DSO (Dynamic Spectrum Optimization ) o modo manual
Potencia máxima  Hasta 26 dBm
Protección exterior IP66 - IP67
-40° to +140° F (-40° to +60° C),
Protocolo IEEE 802.3
Latencia 2.2 - 6 mseg
Tamaño de Frame Hasta 1700 Bytes
Puertos 1 x Gigabit Port 1: Data + PoE power  802.3at (Entrada)
1 x SFP :
mono-modo / multi-modo
Esquema TDD

 50/50 , 25/75 , 30/70

Dimensiones  Ancho:  278mm (11.0”), Altura: 185mm (7”), Profundidad: 88mm (3.5”)
Peso 1.6 kg (3.5 lbs) incluido soporte
Alimentación   AC power injector: 32° to 104° F (0° to +40° C); 35 W; 90-240 VAC, 50/60Hz
Consumo 30 W máximo
*Incluye PoE y Montaje, *requiere protector contra descargas modelo 600SSHG










Características de antena NetPoint:



Antena Direccional de 60 cm de Diámetro, 4.9-6.2 GHz 30 dBi con SLANT para aplicaciones Punto a Punto.

Diferenciadores:
El rango de frecuencia más amplio en el mercado.
Conectividad con otras marcas. Ubiquiti, Mimosa, Cambium, etc…
Polarización a 45° tipo Slant para reducción de niveles de ruido.
Montaje con ajuste fino, altamente robusto y estable.
Personalización: Se pueden realizar adaptaciones a la antena para aumentar resistencia a vientos, a la corrosión y se pueden fabricar montajes aptos para todo tipo de torres.
Certificado de calibración por parte de CENAM (Centro Nacional De Metrología).

Especificaciones Electricas:
Rango de Frecuencia: - GHz 4.9 - 6.2 GHz
Tipo de Antena: Parabólica
Tipo de Conector: N - Hembra
Ganancia 30 dBi
- Baja: 28
- Media: 29.3
- Alta: 30
VSWR: 1.0 - 1.03
HPOL ancho de haz: 6.38°
VPOL ancho de haz: 6.38°
Perdida de retorno: 14 dB
ISO: 25 dB
F/B Radio: 36 dB
XPD: 30 dB
Polarización:Dual
